A dinamikus terheléselosztás (DLM) valós időben elosztja a rendelkezésre álló áramot a töltők között, így több elektromos autó tölthet egyszerre anélkül, hogy lecsapná a főbiztosítékot. A rendszer méri az épület pillanatnyi fogyasztását, és a töltési teljesítményt a szabad kapacitáshoz igazítja – emiatt gyakran nincs szükség drága hálózatbővítésre. Társasházban, cégnél és flottánál ez teszi lehetővé, hogy sok töltő működjön egyetlen betáplálásról, biztonságosan és kiegyensúlyozottan.
Egy 40 lakásos társasház mélygarázsában nyolc lakó szeretne otthon tölteni. Ha mindenki egyszerre dugja be a 11 kW-os autóját, az 88 kW pillanatnyi terhelés — annyi, amennyivel egy kisebb ipari csarnokot lehetne működtetni. A ház főbiztosítéka ezt egy pillanat alatt lecsapná. Mégis működik, méghozzá gond nélkül. A titok egyetlen szó: terheléselosztás.
A dinamikus terheléselosztás (angolul Dynamic Load Management, röviden DLM) az a technológia, ami eldönti, hogy egy adott pillanatban melyik autó mennyi áramot kap, hogy a rendelkezésre álló hálózati kapacitást soha ne lépjék túl. Ez az a láthatatlan „karmester”, ami nélkül a legtöbb több-töltős telepítés vagy irreálisan drága hálózatbővítést igényelne, vagy egyszerűen nem lenne biztonságos. Ebben a cikkben végigvesszük, mi is ez pontosan, miben más a statikus és a dinamikus változat, hogyan tervezd meg, mennyibe kerül, és milyen konkrét eszközökkel valósítható meg.
Mi az a terheléselosztás, és miért hallasz róla egyre többet?
A terheléselosztás lényege egyszerű: egy közös elektromos betáplálásból több töltő úgy osztozik az áramon, hogy összesen soha ne haladják meg a rendelkezésre álló teljesítményt. Képzeld el úgy, mint egy vízvezetéket, amelyre több csapot kötöttél. Ha mindenki teljesen kinyitja a csapját, valahol leesik a nyomás. A terheléselosztó rendszer folyamatosan figyeli, mennyi „víz” (áram) áll rendelkezésre, és igazságosan szétosztja a csapok között.
Néhány éve ez a funkció még ritka, prémium extra volt. Ma viszont — ahogy egyre több cég, társasház és lakópark telepít egyszerre nem egy, hanem 4, 8 vagy akár 20 töltőpontot — a terheléselosztás a tervezés első számú kérdésévé vált. Az ok kézenfekvő: a legdrágább része egy töltőprojektnek gyakran nem maga a töltő, hanem a hálózati kapacitás bővítése. A DLM pontosan ezt a költséget spórolja meg.

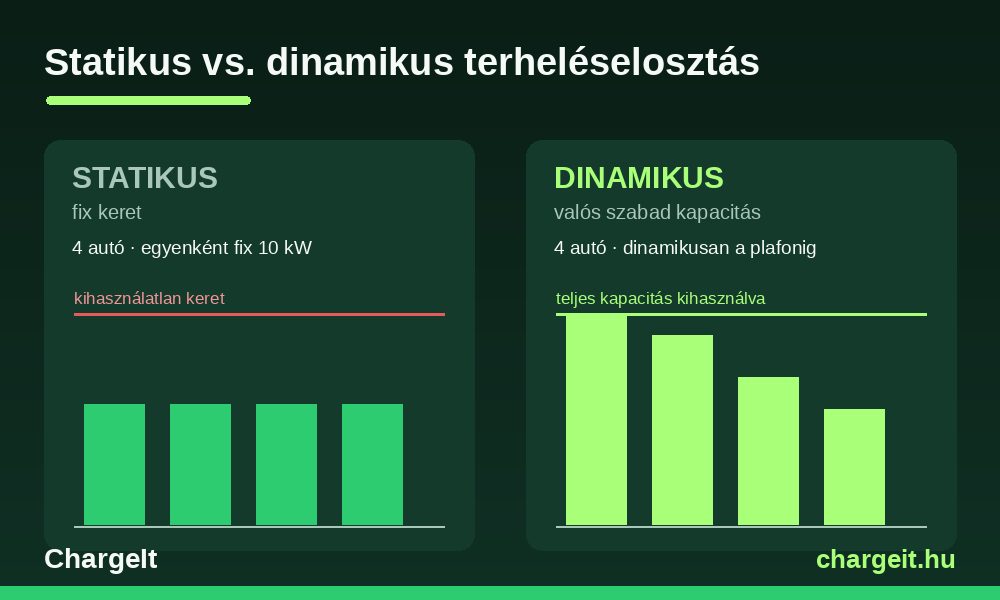

Statikus vagy dinamikus? A két megközelítés, ami mindent eldönt
Amikor terheléselosztásról beszélünk, két alapvetően eltérő logika létezik. A különbség óriási — és sok rosszul megtervezett telepítés éppen azért „fáj”, mert a rossz megoldást választották.
| Szempont | Statikus terheléselosztás | Dinamikus terheléselosztás (DLM) |
|---|---|---|
| Mit oszt el? | A töltőkre lekötött fix keretet | A teljes épület valós, szabad kapacitását |
| Figyeli az épület fogyasztását? | Nem | Igen, valós időben (okosmérővel) |
| Kihasználtság | Alacsonyabb — a keret gyakran parlagon hever | Maximális — a szabad áramot mindig kiosztja |
| Költség | Olcsóbb, egyszerűbb | Kicsit drágább (mérő + vezérlés) |
| Kinek ideális? | Ahol a töltőknek külön, dedikált betáp jut | Ahol a töltők az épülettel osztoznak |
Statikus terheléselosztásnál a rendszer egy előre beállított, fix keretet oszt szét a töltők között. Ha például 40 kW-ot különítettél el a töltőknek, és négy autó tölt, mindegyik 10 kW-ot kap — függetlenül attól, hogy az épület többi része éppen alszik vagy csúcsra jár. Egyszerű és olcsó, de van egy hátulütője: a lefoglalt 40 kW akkor is „le van kötve”, amikor egyetlen autó sem tölt.
Dinamikus terheléselosztásnál a rendszer egy okosmérőn keresztül folyamatosan látja, mennyit fogyaszt éppen az egész épület, és a maradékot — a főbiztosíték határáig — teljes egészében a töltőknek adja. Reggel, amikor a gyártósor, a klíma és a konyha is pörög, a töltők visszaveszik a teljesítményt; éjjel, amikor minden más lecsendesedik, felpörögnek. Így ugyanazon a hálózaton lényegesen több autót tudsz tölteni, hálózatbővítés nélkül.
Miért nem lehet egyszerűen „mindet bekötni”?
A kérdés, amit szinte minden ügyfél feltesz: „Miért nem dughatom be egyszerűen mind a nyolc töltőt, és kész?” A válasz két fogalomban rejlik, amit érdemes megérteni.
A főbiztosíték, mint kemény plafon
Minden ingatlannak van egy főbiztosítéka és egy rendelkezésre álló teljesítménye. Ha a pillanatnyi terhelés ezt túllépi, a biztosíték lecsap — sötétség, leállt hűtők, újraindítás. Nyolc darab 11 kW-os töltő elméleti maximuma 88 kW; ha az épület alapfogyasztása mellett ezt egyszerre húznák, a rendszer megállna. A DLM éppen ezt akadályozza meg: nem engedi, hogy a töltők összterhelése plusz az épület fogyasztása átlépje a biztonságos határt.
A lekötött kapacitás, mint állandó havi költség
Vállalati és társasházi fogyasztóknál nemcsak az számít, mennyit fogyasztasz, hanem az is, mekkora teljesítményt kötsz le — ezért havonta fizetsz, akkor is, ha nem használod ki. Ha a töltőprojekt miatt meg kell emelned a lekötött kapacitást, az évekig húzódó, jelentős fix költség. A dinamikus terheléselosztás célja pontosan az, hogy a meglévő kapacitáson belül maradj, és ne kelljen drágán bővíteni. Ezért mondjuk azt, hogy a DLM nem luxus, hanem jellemzően a leggyorsabban megtérülő elem az egész beruházásban.
Hogyan működik a gyakorlatban? Egy reggel a rendszer szemével

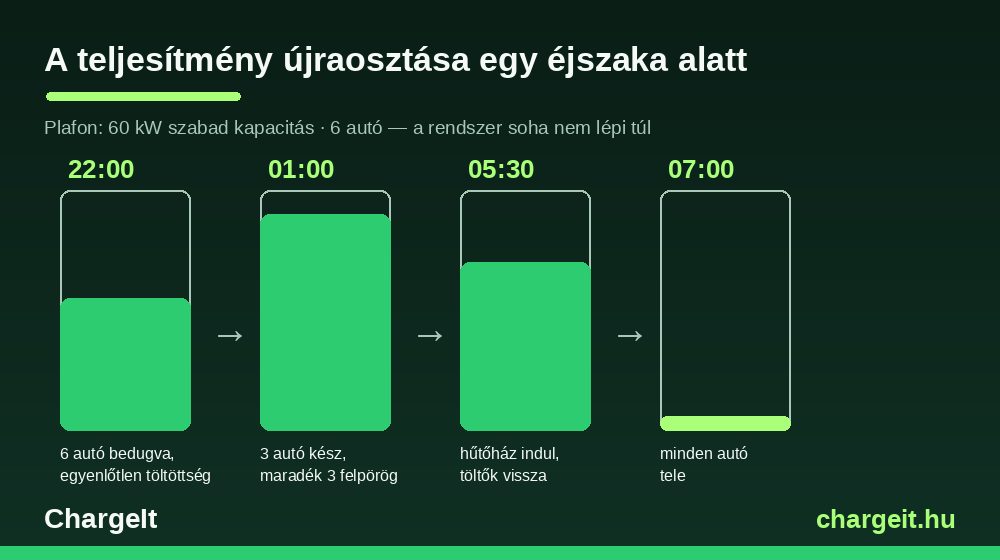

Nézzünk egy valós forgatókönyvet. Egy szegedi logisztikai telephelyen hat elektromos kisteherautó áll be éjszakára, mindegyik egy 22 kW-os AC töltőre. A telephely szabad kapacitása 60 kW.
- 22:00 — Mind a hat autó bedugva, de csak három érkezett meg félig lemerülve. A rendszer nekik ad több áramot, a többinek kevesebbet: a 60 kW-ot okosan szétosztja.
- 01:00 — Három autó feltöltött és „kész” állapotba került. A rendszer a felszabaduló teljesítményt azonnal a maradék háromnak adja — mindegyik felpörög a maximumára.
- 05:30 — A telephelyi hűtőház beindul, hirtelen 20 kW-ot elvesz. A DLM ezt észreveszi, és a töltőket visszaszabályozza, hogy a főbiztosíték ne csapjon le.
- 07:00 — Minden autó tele, indulásra kész — anélkül, hogy egyetlen forintot is költöttél volna kapacitásbővítésre.
Ez a folyamatos, másodpercről másodpercre történő újraosztás a dinamikus terheléselosztás lényege. A vezérlés nem „butábban” tölt, hanem okosabban: a rendelkezésre álló áramot mindig oda irányítja, ahol éppen a legjobban hasznosul.

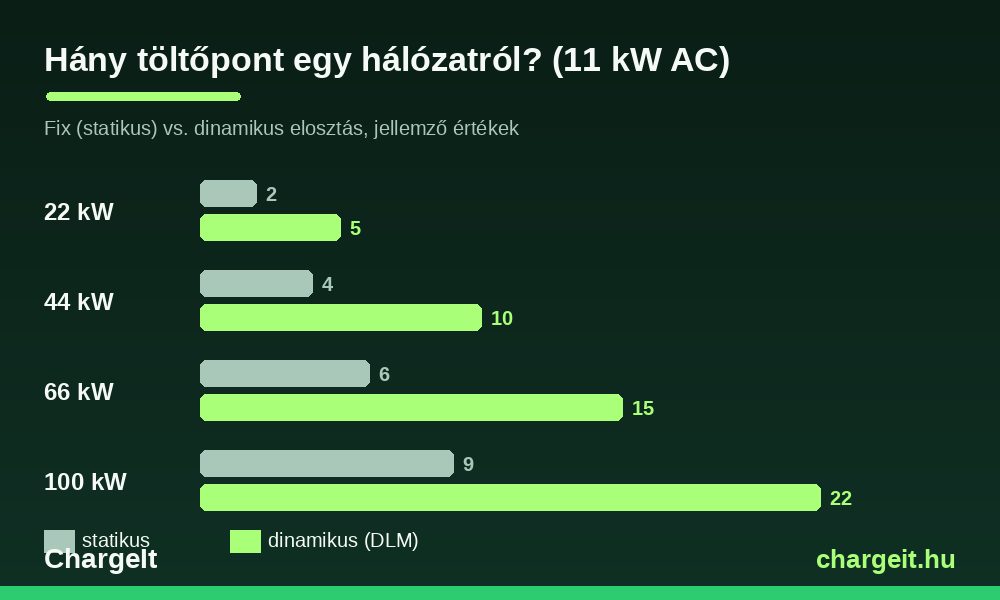

Hány autót tölthetsz egy adott hálózatról?
A leggyakoribb kérdés: „Nekem X kW áll rendelkezésre — hány töltőt bír el?” A pontos válasz mindig felmérésfüggő, de az alábbi táblázat jó nagyságrendi tájékozódást ad AC (11 kW-os) töltőpontokra, dinamikus terheléselosztással, jellemző kihasználtság mellett.
| Szabad kapacitás | Fix (statikus) elosztással | Dinamikus elosztással (jellemzően) |
|---|---|---|
| 22 kW | 2 töltőpont teljes sebességgel | 4–6 töltőpont, éjszakai töltésre |
| 44 kW | 4 töltőpont | 8–12 töltőpont |
| 66 kW | 6 töltőpont | 12–18 töltőpont |
| 100 kW | 9 töltőpont | 20+ töltőpont |
A logika egyszerű: mivel az autók ritkán töltenek mind egyszerre, teljes sebességgel, és éjszakára jellemzően van idő, a dinamikus rendszer sokkal több töltőpontot tud kiszolgálni ugyanarról a hálózatról. Egy flottánál, ahol az autók reggelre kell, hogy tele legyenek, ez a különbség dönti el, hogy szükség van-e egyáltalán költséges hálózatbővítésre. Ha pontos számot szeretnél a saját telephelyedre, a EV töltő kalkulátorunk és egy ingyenes helyszíni felmérés ad megbízható eredményt.
Milyen eszközökkel valósítható meg? Az eJoin megoldás
A terheléselosztás nem varázslat, hanem néhány jól összehangolt komponens együttműködése. A ChargeIt által forgalmazott eJoin töltők mindegyike támogatja a terheléskezelést. Nézzük a három kulcselemet.

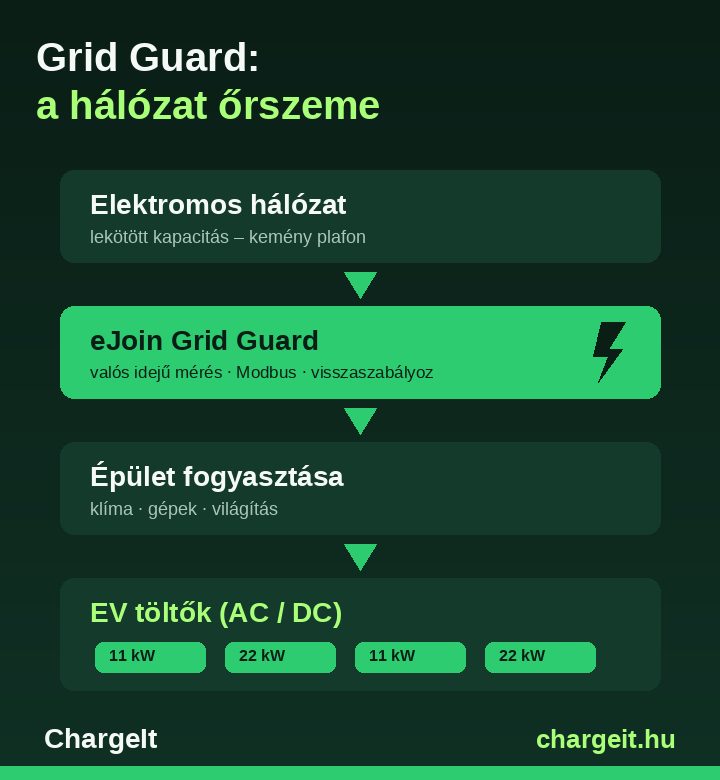

eJoin Grid Guard — a hálózat őrszeme
A Grid Guard egy dinamikus teljesítményszabályozó eszköz, amely a fő elosztótábla elé kerül, és Modbus protokollon keresztül folyamatosan méri az épület terhelését. Ha a fogyasztás közelít a lekötött kapacitás határához, azonnal visszaszabályozza a töltőket — így soha nem lépi túl az engedélyezett keretet. Webes felületen távolról konfigurálható, és minden eJoin AC és DC töltővel kompatibilis. Ez az az eszköz, ami a legtöbb esetben feleslegessé teszi a drága hálózatbővítést.
|
Master/Slave rendszer — okos költségcsökkentés Sok töltőpontnál nem kell minden egységbe külön internet és backend-előfizetés. Az eJoin Single és Duplo töltők Master/Slave rendszerben működnek: egyetlen „Master” egység irányít akár 20 „Slave” töltőt, amelyek csak a kábelt és az energiamérőt tartalmazzák. Így a terheléselosztás egy okos vezérlő alatt, egységesen valósul meg — a beruházási és üzemeltetési költség pedig töredékére csökken. |
Okosmérő (Smart Meter) — a valós idejű szem
A dinamikus elosztáshoz a rendszernek látnia kell, mennyit fogyaszt éppen az épület. Ezt egy okosmérő biztosítja, amely Modbus, WiFi vagy Ethernet kapcsolaton adja át az adatokat a töltőknek. Enélkül csak statikus elosztás lehetséges — az okosmérő az a viszonylag olcsó alkatrész, ami „dinamikussá” teszi az egész rendszert.
OCPP és a backend: ahol a terheléselosztás okossága összeáll
A helyi terheléselosztás mellett a modern rendszerek egy backend szoftverrel is kommunikálnak. Itt jön képbe az OCPP protokoll — a nyílt szabvány, amely bármely gyártó töltőjét összeköti bármely kompatibilis háttérrendszerrel. Az eJoin töltők OCPP 1.6 és 2.0 kompatibilisek, így a terheléselosztási szabályok, a jogosultságok és a fogyasztási statisztikák egy központi felületről (pl. az eJoin Smart Fuel Pass rendszeréből) kezelhetők, akár több telephelyen keresztül is. Ez különösen fontos, ha a töltést monetizálni szeretnéd, vagy ha egy nagyobb flottát üzemeltetsz.
Telepítés és tervezés: mire figyelj a felmérésnél?
Egy jól működő terheléselosztott rendszer 90%-ban a tervezésen múlik. A telepítés főbb lépései:
- Kapacitásfelmérés. Mekkora a lekötött teljesítmény, és ebből mennyi a valós szabad kapacitás a csúcsidőszakokban? Ez a kiindulópont.
- Töltési igény felmérése. Hány autó, mikor tölt, és mennyi idő áll rendelkezésre? Egy éjszakára beálló flotta egészen más, mint egy nappali, gyors átfutású ügyfélparkoló.
- Elosztási stratégia. Statikus vagy dinamikus? Egyenlő elosztás vagy prioritások (pl. a cégvezető autója mindig elsőbbséget kap)?
- Eszközök kiválasztása. Töltők, okosmérő, Grid Guard, kábelezés, esetleges napelemes integráció.
- Kiépítés és beüzemelés. A töltők bekötése, a mérő és a vezérlés konfigurálása, tesztelés valós terhelés mellett.
A telepítés részleteiről a töltő telepítés lépései cikkünkben olvashatsz bővebben. A vállalati flottatöltő telepítés és a flottatöltési megoldások oldalunk pedig konkrét, kulcsrakész csomagokat mutat be.
Terheléselosztás és napelem: a tökéletes páros
A terheléselosztás igazán akkor mutatja meg az erejét, ha napelemmel kombinálod. Egy jól hangolt rendszer a nappal megtermelt, egyébként a hálózatba visszatáplált felesleget közvetlenül az autókba irányítja. Ilyenkor a töltés gyakorlatilag ingyenessé válik, és a terheléselosztó gondoskodik róla, hogy mindig annyit tölts, amennyi napenergia éppen rendelkezésre áll. Erről részletesen a napelem és EV töltő integráció cikkünkben írtunk.
Tipikus hibák, amiket érdemes elkerülni
- „Majd bővítjük a hálózatot” gondolkodás. A kapacitásbővítés gyakran a legdrágább és leglassabb út. Sok esetben terheléselosztással teljesen elkerülhető.
- Okosmérő nélküli tervezés. Mérő nélkül csak statikus elosztás lehetséges, ami parlagon hagyja a szabad kapacitást.
- Alultervezett kábelezés. Ha később bővítenél, a jövőbeli töltőpontok kábelnyomvonalát érdemes már az első körben kiépíteni.
- Backend nélküli sok töltő. 4–5 töltő fölött a központi felügyelet és az OCPP-alapú vezérlés már nem luxus, hanem üzemeltetési szükséglet.
Mennyibe kerül a terheléselosztás?
A jó hír: a terheléselosztás nem külön „nagy tétel”, hanem néhány komponens, amely a legtöbb esetben sokszorosan megtérül a megspórolt hálózatbővítésen. Jellemző, tájékoztató nagyságrendek (ÁFA nélkül):
| Elem | Szerep | Jellemző ársáv |
|---|---|---|
| Okosmérő (Smart Meter) | Valós idejű fogyasztásmérés | jellemzően 150–300 € |
| eJoin Grid Guard | Dinamikus kapacitásvédelem | kb. 990 € |
| Master/Slave felár | Sok töltőpont olcsó összekötése | töltőnként néhány tíz–száz € |
| Backend (CPMS) előfizetés | Központi vezérlés, monetizáció | jellemzően 8 €/csatlakozó/hó-tól |
Ehhez képest egy hálózati kapacitásbővítés akár több százezer–millió forintos, hónapokig tartó folyamat lehet. Ezért mondjuk, hogy a terheléselosztás a beruházás egyik legjobb „megtérülési aránnyal” bíró eleme. A pontos, telephelyre szabott árat mindig egy ingyenes felmérés után tudjuk megadni.
Több autót töltenél egy hálózatról — hálózatbővítés nélkül?
Kérj ingyenes helyszíni felmérést, és megmutatjuk, hány töltőpont fér el a meglévő kapacitásodon.
📞 +36 70 331 53 58 | chargeit.hu
Gyakran ismételt kérdések (GYIK)
Mekkora hálózat kell 4 töltő telepítéséhez?
Dinamikus terheléselosztással négy 11 kW-os töltőpont jellemzően már 30–44 kW szabad kapacitáson is jól működik, ha éjszakára van idő a töltésre. Fix elosztásnál ehhez inkább 44 kW körüli keret kellene. A pontos szám a töltési szokásoktól függ, ezért érdemes felmérést kérni.
Lassabban tölt az autóm terheléselosztással?
Csak akkor, amikor éppen sok autó tölt egyszerre, vagy az épület fogyasztása csúcsra jár. Amint felszabadul teljesítmény, a rendszer azonnal visszaadja a maximumot. A legtöbb valós helyzetben — főleg éjszakai töltésnél — a felhasználó ebből semmit nem érzékel.
Szükségem van internetre a terheléselosztáshoz?
A helyi, több töltő közötti elosztás internet nélkül is működik. Internet akkor kell, ha központi backendből (OCPP) szeretnéd felügyelni, monetizálni vagy több telephelyet összehangolni a rendszert.
Utólag bővíthető a rendszer?
Igen. Ha a kábelezést és a vezérlést jól tervezik meg, később további töltőpontok adhatók a rendszerhez a meglévő kapacitáson belül. Ezért fontos már az első körben a jövőt is figyelembe vevő tervezés.
DC gyorstöltőnél is van terheléselosztás?
Igen. A DC gyorstöltőknél különösen fontos, mert ott a teljesítmények nagyságrenddel nagyobbak. Az eJoin DC egységek és erőmű-terminál rendszerek szintén támogatják a dinamikus teljesítmény-megosztást. A DC gyorstöltő kínálatunk között kompakt és nagy teljesítményű megoldás is található.
Összefoglalás
A terheléselosztás az a technológia, ami lehetővé teszi, hogy egyetlen hálózatról több elektromos autót tölts biztonságosan és költséghatékonyan. A statikus változat egy fix keretet oszt szét, a dinamikus (DLM) pedig valós időben az épület teljes szabad kapacitását használja ki — jellemzően így két-háromszor annyi töltőpont fér el ugyanarra a hálózatra. A kulcs a jó tervezés: okosmérő, Grid Guard, megfelelő töltők és — sok pont esetén — OCPP-alapú backend. A megspórolt hálózatbővítés miatt a terheléselosztás szinte mindig az egyik legjobban megtérülő eleme egy töltőprojektnek.
Ha céges, társasházi vagy flottatöltési projekten gondolkodsz, és szeretnéd tudni, pontosan hány töltőpont fér el a meglévő hálózatodon, keress minket bizalommal a +36 70 331 53 58 telefonszámon, vagy nézd meg aktuális eJoin ártáblázatunkat a chargeit.hu oldalon.
