DC töltőpark kialakítása: beállás, kábelhossz, akadálymentesség – tapasztalatok döntéshozóknak

Forrás: ARENA – Five practical design lessons for new EV charging stations (2023. október 4.); Fastned – Designing accessible fast charging stations (a közzététel dátuma az oldalon nem szerepel)

Aki DC töltőparkot tervez, jellemzően három kérdéssel indít: mekkora teljesítmény, mennyi az áram a telken, és mennyibe kerül a berendezés. Ritkán kerül elő a negyedik, pedig a töltőpark mindennapi használhatóságát ez dönti el: hogyan áll be a vezető, eléri-e a kábel az autója töltőportját, hová esik a fény éjszaka, és hogy fog-e egy kerekesszékes vezető egyáltalán hozzáférni a kijelzőhöz. Ez a cikk a töltőpark fizikai kialakításának döntéseit veszi sorra – kútüzemeltetőnek, kereskedelmi parkolónak, önkormányzatnak és flottának szóló, tapasztalati-szakértői hangon, külföldi tanulmányokra és a hatályos uniós szabályokra támaszkodva.

Miért a kialakításon múlik a töltőpark használata?

A hardver ára és a hálózati csatlakozás nagy tételek, de a kialakítási hibák ritkán látványosak a projekt alatt. Utólag viszont drágán javíthatók: egy rosszul elhelyezett oszlop, egy túl rövid kábel vagy egy sötét sarok hónapokig rontja a kihasználtságot és a vezetői élményt. Ezért érdemes a kialakítást már a helyszínválasztással egy időben átgondolni (lásd a DC töltőpark helyszínválasztás cikkünket), és nem a berendezés megrendelése után.

Az alábbi szempontok nem egyetlen forrásból származnak: az ausztrál ARENA egy 21 helyszínes adelaide-i töltőhálózat-kísérlet tanulságait összegezte, a Fastned pedig a saját akadálymentes gyorstöltő-koncepcióját írta le. Magyarországon ezek nem kötelező előírások, de jó kiindulópontok, és az uniós AFIR irányába mutatnak.

Mit mutat a külföldi tapasztalat? Az ARENA öt tanulsága

Az ARENA 2023. október 4-i összefoglalója a JOLT nevű adelaide-i töltőhálózat-kísérlet záró tanulságjelentését ismerteti. A kísérlet 21 helyszínt érintett, így nem kis mintáról van szó. Öt visszatérő tanulság emelhető ki: Ügyfélszolgálati információ: ha a vezető világos útmutatót kap a töltésről és a hibaelhárításról, jelentősen csökken az ügyfélszolgálati megkeresések száma. Jól jelölt beállók: a csak táblával jelölt helyeket továbbra is elfoglalták belsőégésű autók; a feltűnő zöld-fehér festés sokat javított. Kábelhossz: a 4 méteres kábel nem ért el minden autótípus töltőportjáig, ezért 7 méteresre cserélték. Kerékütköző: az alacsony kerékütköző védi a berendezést az ütközéstől és segít a helyes beállásban. Távfelügyelet: a valós idejű ellenőrzés javítja a megbízhatóságot, a használati adatok pedig a keresletet is jelzik.

Fontos korlát: az ARENA-anyag nem tartalmaz beálló-méreteket, világítási értékeket vagy akadálymentességi adatokat. Ezeket a következő fejezetekben a Fastned leírásával és az uniós szabályozással egészítjük ki, és külön jelezzük, mi forrásból való, mi pedig szakmai tapasztalati megfontolás.

Átmenő, merőleges vagy ferde beállás – melyiket válaszd?

A DC töltőparkok alaprajzánál az első nagy döntés a beállás módja. A Fastned a saját állomásainál az átmenő (drive-through) kialakítást részesíti előnyben, mert így a vezető mindkét oldalon kiszállhat, és a töltőport a töltő közelébe kerül. Ez azonban több helyet igényel, mint a hagyományos parkolósor.

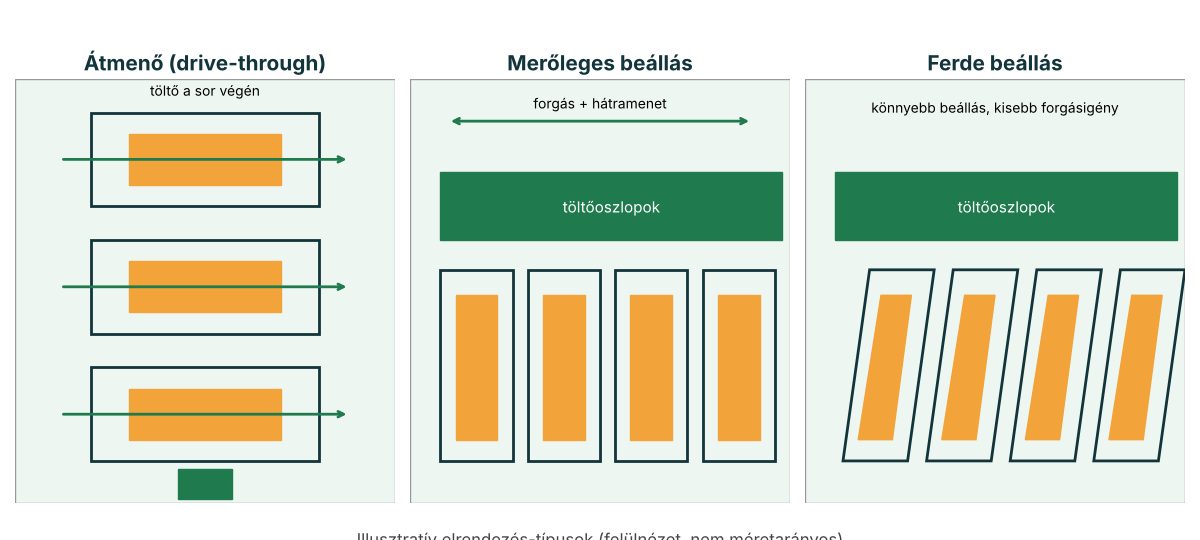

Az alábbi táblázat a három klasszikus elrendezést hasonlítja össze. Az értékelések szerkesztőségi szakmai megfontolások, nem mért adatok.

A tapasztalat szerint a leggyakoribb hiba nem a rossz típus kiválasztása, hanem az, hogy a tervező a személyautók manőverezéséből indul ki, miközben a helyszínre később kisbuszok, utánfutós autók vagy – kútnál – akár könnyű haszongépjárművek is érkeznek. Ha a flotta vagy a haszongépjármű szegmens szóba kerül, érdemes az elektromos busz- és kamiontöltés oldalunkon összevetni a méretigényeket.

Beálló-szélesség és manőverezési tér: mit ír a Fastned?

A Fastned leírása konkrét méreteket is megad az akadálymentes kialakításhoz. A közzétételi dátum az oldalon nem szerepel, ezért a számokat a vállalat saját koncepciójaként kezeljük, nem előírásként:

• a felület lehetőleg szintbeli, lejtése legfeljebb 2%;
• rámpa esetén legfeljebb 6%-os dőlés;
• a kezelőgombok és a kijelző legfeljebb 105 cm magasan legyen;
• legalább 1,50 m manőverezési tér a jármű körül;
• az út szélessége legalább 1,50 m, bizonyos pontokon 1,20 m;
• a töltőhely szélessége 4,50 m, szemben a szokásos 3,20 m-es parkolóhellyel.

Érdemes észrevenni a 4,50 m-es töltőhely-szélességet: ez jóval szélesebb a megszokott parkolónál. Ennek oka, hogy kerekesszékes vagy mankós vezetőnek az autó mellett helyet kell hagyni a kiszálláshoz, és a töltőoszlophoz vezető útnak is akadálymentesnek kell maradnia. A DC töltőállomás tervezésénél így nem csak a töltőoszlopok számát, hanem a területigényt is újra kell számolni.

Kábelhossz és töltőport-pozíció: miért nem mindegy a 4 és a 7 méter?

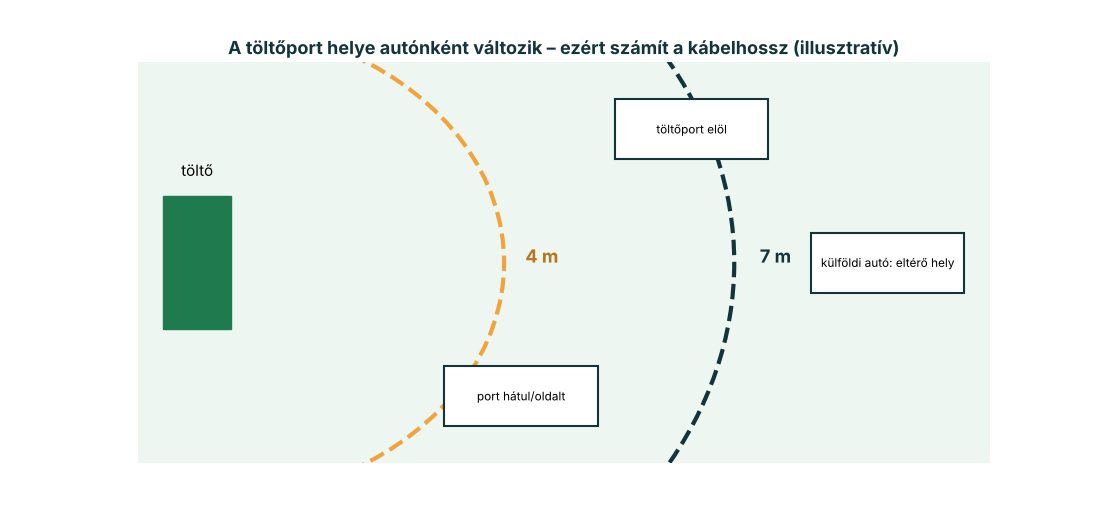

Az ARENA anyagának talán leggyakorlatiasabb tanulsága a kábelről szól: a 4 méteres kábel nem ért el minden modell töltőportjáig, mert a port helye autónként más (elöl, oldalt, hátul), és a vezetők is eltérően állnak be. A kísérlet üzemeltetője ezért 7 méteresre cserélte a kábeleket. Magyar kontextusban ez különösen fontos: a hazai autóparkban sok különböző gyártó és port-pozíció keveredik, és a nyilvános DC töltőt bárki használja, nem csak egy ismert flotta. Flottadepóban, ahol a járműtípus ismert, a helyzet egyszerűbb – itt a kábelhosszt és a beállás módját a konkrét járművekre lehet méretezni. Az ábra illusztratív, a körívek nem méretarányosak.

Fontos: a kábelhossz folyadékhűtéses, nagy áramú kábelnél nem csak kényelmi kérdés. A hosszabb kábel nehezebb és kevésbé hajlékony, ezért a Fastned is kábeltartó kart használ a súly tehermentesítésére. Konkrét kábelhosszat és kábelkezelési megoldást mindig a kiválasztott berendezés gyártójától kell kérni; az eJoin Rapid sorozat adatlapjait és az elérhető opciókat a DC villámtöltők oldalunkon és ajánlatkéréskor pontosítjuk.

Kerékütköző, festés, jelölés – hogyan védd a töltőhelyet?

Az ARENA tapasztalata szerint a pusztán közterületi táblával jelölt töltőhelyeket belsőégésű autók is elfoglalták; a jól látható, zöld-fehér felfestés érezhetően csökkentette ezt. A tanulság kútüzemeltetőnek és bevásárlóközpontnak egyaránt hasznos: a töltőhely jelölése fizikai, látható és egyértelmű legyen, ne csak egy tábla az oszlopon.

A kerékütköző (ARENA: alacsony kerékütköző) két célt szolgál: megvédi az oszlopot és a kábeltartót az ütközéstől, és segít a helyes beállásban, így a kábel nem feszül. Megjegyzés: a kerékütköző magassága és típusa függ a helyi parkolóüzemeltetési szabályoktól, a járműtípusoktól és az akadálymentességi követelményektől – ezeket a tervezővel kell egyeztetni, hiszen a túl magas kerékütköző akadály lehet a mozgáskorlátozott vezetőnek.

Világítás, fedés és biztonság éjszaka

A Fastned leírása szerint a fedett, jól megvilágított töltőállomás védi a vezetőt az időjárástól, éjszaka pedig jobban megtalálható és biztonságosabb. Ez egyszerűnek hangzik, de a tervezéskor gyakran későn kerül elő, mert a világítás és a kamerarendszer más költségvonal, mint a töltő.

A tapasztalati megfontolás a következő: a DC töltés több perces, gyakran negyedórás-félórás várakozást jelent, így a vezető gyakran a töltőn marad vagy az autóban ül. Egy sötét, félreeső töltőpark ilyenkor kényelmetlen és bizonyos időszakokban kockázatos. Ezért a világítás, a kamera és az átlátható környezet nem luxus, hanem a kihasználtságot is befolyásolja. Hogy mennyire, azt nem tudjuk számmal alátámasztani – erre nincs megbízható forrásunk –, ezért ezt szakmai megfontolásként kezeljük.

Akadálymentesség: AFIR és készülő európai szabvány

Az AFIR (az (EU) 2023/1804 rendelet) az akadálymentes töltést is előírja; a Fastned is erre hivatkozik, és azt írja, hogy a gomboknak és a kijelzőnek „megfelelő magasságban” kell lenniük. Hogy pontosan milyen műszaki előírásokat jelent ez, arra a CEN-CENELEC egy új európai szabványt készít a töltőállomások akadálymentességéről. A 2025. április 30-i közlemény szerint a szabvány a hardvert, az oszlopot, a hozzá tartozó parkolóhelyeket, a környezetet és a fizetési rendszert is érinti, és az AFIR II. melléklet 1.18 pontját támogatja.

A gyakorlati következtetés: aki ma kezd DC töltőparkot tervezni, ne a mai minimumra méretezzen, hanem számoljon azzal, hogy a szabvány megjelenése után az akadálymentességi elvárások pontosodni fognak. Ma még nincs végleges, hivatalosan kihirdetett szabvány a kezünkben, ezért a Fastned által közölt számokat (lejtés, magasság, szélesség) csak tájékoztató kiindulásnak tekintsd.

Bankkártyás terminál: hol legyen, és mit ír az AFIR?

Az AFIR 5. cikke szerint a 2024. április 13-tól létesített nyilvános töltőpontoknál ad hoc fizetésre kártyaolvasó vagy érintés nélküli eszköz szükséges; 50 kW alatt internetes megoldás (például QR-kód) is elfogadható. 2027. január 1-jétől az 50 kW vagy afeletti, nyilvánosan elérhető töltőpontoknak – a TEN-T úthálózaton vagy biztonságos parkolóban – szintén teljesíteniük kell a kártyaolvasós vagy érintésmentes követelményt, a korábban telepítetteknek is. Egy terminál több töltőpontot is kiszolgálhat ugyanazon a helyszínen.

Az árazás is kötött: 50 kW vagy afeletti pontnál az ad hoc ár kWh-alapú, ezen felül percalapú díj is megengedett, és mindkettőt a töltés megkezdése előtt meg kell jeleníteni. A Plugchoice 2026. június 14-i összefoglalója szerint a szoftver önmagában nem tud kártyaolvasót adni egy olyan állomásnak, amelyben nincs.

Ez a kialakítási kérdés is: hová kerül a terminál, hogy a kerekesszékes vezető is elérje (Fastned: 105 cm-es magasság), hogy esőben ne legyen hozzáférhetetlen, és hogy több töltőpont osztozhat rajta. A részletes jogi és árazási hátteret az AFIR megfelelés oldalon és a DC töltőpark árazás cikkünkben találod.

Prioritások: mivel kezdj, ha kevés a költségvetés?

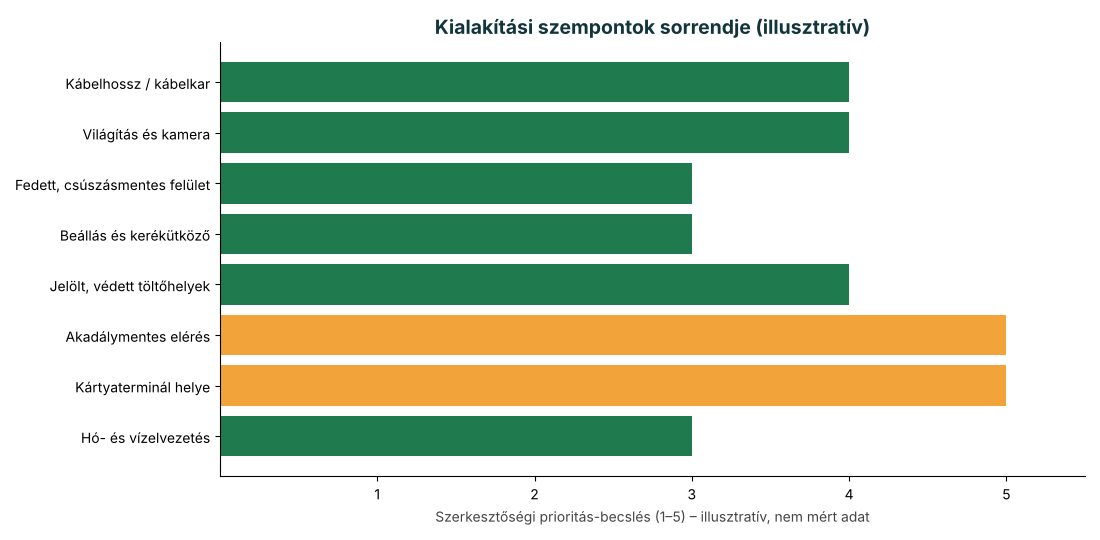

A diagram szerkesztőségi prioritás-becslést mutat, nem mért adatot: az akadálymentesség és a kártyaterminál helye azért kapott magas értéket, mert ezek szabályozási kötelezettséggel kapcsolódnak össze, vagy később drágán javíthatók. A világítás, a kábelhossz és a jelölés a vezetői élményen keresztül hat.

Mini-eset (illusztratív): a „jó áron, rossz helyen” töltőpark

Képzeljünk el egy illusztratív példát: egy kisvárosi bevásárlóparkoló üzemeltetője négy darab 150 kW-os DC töltőpontot létesít a parkoló szélén, merőleges beállással, standard szélességű parkolóhelyekkel és rövid kábelekkel, hogy a költségvetésből maradjon a terminálra és a hálózati csatlakozásra. A berendezés működik, mégis alacsony a kihasználtság. Ennek tipikus okai ebben a példában: a töltőportok nem érik el a kábelt minden autónál, a beálló szűk, az esti órákban sötét, és a belsőégésű autók gyakran elfoglalják a jelöletlen helyeket.

A tanulság nem az, hogy minden helyszínen át kell állni átmenő kialakításra, hanem az, hogy a kialakítási kérdéseket előbb kell eldönteni, mint a berendezés darabszámát. A jelölés, a kerékütköző vagy egy szélesebb beálló jellemzően a projekt kis tételei a berendezéshez és a hálózati csatlakozáshoz képest – de ez a példa szemléltető jellegű, nem dokumentált ügyfélprojekt, és konkrét költséget nem állítunk.

Hogyan illeszkedik mindez a berendezés-választáshoz?

A fizikai kialakítás és a berendezés típusa összefügg. Az eJoin Rapid DC All-in-One (60–400 kW) egyetlen szekrényben tartalmazza a teljesítménymodulokat és a terminált, így kompakt, egy oszlopos kialakítást ad; az eJoin Rapid Tower + Satellite (160–720 kW) elosztott felépítés, ahol a teljesítményegység külön áll, a vezető pedig vékony terminálhoz csatlakozik. Az elosztott rendszer előnye, hogy a vezetők környezete kisebb és könnyebben rendezhető, a távolabbi teljesítményegységet pedig el lehet helyezni a terminálok mögött. A hosszabb kábeltávolságokat és a terminál-elrendezést a konkrét helyszíni rajz alapján kell eldönteni.

Árak: az eJoin Rapid DC All-in-One gyártói listaára (2025/09, ÁFA nélkül) 60 kW-nál 18 990 €, 400 kW-nál 59 990 €. Ez csak a berendezés; az alapozás, a kábelezés, a világítás, a fedés, a jelölés és a hálózati csatlakozás külön tételek. A teljes költséget a DC töltő megtérülés kalkulátor segít becsülni, az árak magyarázatát pedig a DC töltő árak cikk adja.

Gyártói referencia (eJoin): az eJoin 2026. július 29-i közleménye szerint a szlovákiai hálózata 773 töltőpontot és 79 242 kW összteljesítményt jelent, és az SEVA 2026. második negyedéves statisztikája alapján a második legnagyobb nyilvános töltőhálózat Szlovákiában (ejoin.eu). Ezek a gyártó adatai, nem a ChargeIt saját telepítései.

Ellenőrzőlista a döntéshozónak

• Beállás: átmenő, merőleges vagy ferde? Milyen járművek érkeznek a személyautón kívül?
• Töltőhely-szélesség: van-e legalább egy akadálymentes, szélesebb hely a Fastned-példa (4,50 m) szellemében?
• Kábel: elég hosszú-e a legtöbb autó töltőportjához (ARENA: 4 m kevés volt, 7 m lett)? Van-e kábeltartó kar?
• Jelölés és kerékütköző: látható festés, nem csak tábla; a kerékütköző ne legyen akadály.
• Világítás és fedés: éjszakai biztonság, időjárás elleni védelem, kamerarálátás.
• Fizetés: a kártyaterminál helye, magassága, megközelíthetősége; a kWh-ár és a percdíj kijelzése a töltés előtt.
• Üzemeltetés: távfelügyelet, világos hibaelhárítási útmutató a helyszínen (ARENA: csökkenti az ügyfélszolgálati megkereséseket).
• Bővíthetőség: maradjon-e hely további töltőpontoknak, energiatárolónak vagy plusz csatlakozásnak?

Gyakori kérdések (GYIK)

Mekkora legyen egy DC töltőhely szélessége?

A szokásos parkolóhely 3,20 m körüli; a Fastned akadálymentes koncepciója 4,50 m-es töltőhelyet említ. Kötelező hazai méretet itt nem állítunk: a pontos követelményt a tervezővel és a hatósági előírások alapján kell egyeztetni.

Mennyi legyen a töltőkábel hossza?

Az ARENA-kísérletben a 4 m kevésnek bizonyult, ezért 7 m-re cserélték. A konkrét hosszt a berendezés gyártójától és a helyszíni elrendezéstől függően kell kiválasztani; nagy áramú, folyadékhűtéses kábelnél a súly és a hajlékonyság korlátozhat.

Kötelező-e a bankkártyás fizetés?

Az AFIR 5. cikke alapján igen, a megadott kivételekkel: a 2024. április 13-tól létesített nyilvános pontoknál kártyaolvasó vagy érintésmentes eszköz szükséges, 50 kW alatt QR-kód is elég lehet; az 50 kW vagy afeletti pontoknál 2027. január 1-jétől a TEN-T úton vagy biztonságos parkolóban a korábbiaknak is meg kell felelniük. A saját helyzetedet mindig ellenőrizd a jogszabályszöveggel.

Van már kötelező akadálymentességi szabvány?

Az AFIR előírja az akadálymentességet, a részleteket pedig a CEN-CENELEC által készülő európai szabvány fogja pontosítani. A közlemény szerint ez a hardvert, a parkolóhelyeket, a környezetet és a fizetési rendszert is érinti. A végleges szöveget érdemes követni.

Mit javasoltok flottadepónál?

Ha a járművek típusa ismert, a beállást, a kábelhosszt és a töltőport-pozíciót azokra lehet méretezni; ilyenkor a nyilvános töltők „bármilyen autó”-szempontja kevésbé számít. A flottatöltés oldalon találsz részleteket.

Van költsége a helyszíni felmérésnek?

A helyszíni felmérés díjmentes. A felmérésen a hálózati adottságok mellett a kialakítási kérdéseket (beállás, kábelút, világítás, terminálhely) is átnézzük.

Összegzés

A töltőpark kialakítása nem dekoráció, hanem üzemeltetési döntés. A külföldi tapasztalatok – a 7 méteres kábel, a jól festett és védett beállók, az akadálymentes méretezés, a világítás és a távfelügyelet – egyértelműen azt mutatják, hogy az apróságnak tűnő részletek hónapokra is befolyásolják a használatot. A kötelező elemeket (kártyás fizetés, kWh-alapú ár, akadálymentesség irányába mutató szabályok) pedig már a tervezéskor érdemes beépíteni, mert utólag drága átalakítani. A jó sorrend: hálózat és helyszín, majd elrendezés és kialakítás, végül a berendezés darabszáma és típusa. Lásd még a DC töltőpark projekt ütemterv és hibák cikkünket, a DC töltő benzinkútra oldalt és a referenciák áttekintőt.
