Egy 11 kW-os fali töltő nyolc órán át képes annyi áramot húzni, amennyit egy átlagos háztartás összes gépe együtt sem – és ezt nem egyszer, hanem minden éjjel. Ez az a pont, ahol az elektromos autó töltése elválik minden más otthoni fogyasztótól. A vízforraló két percig terhel, a mosógép ciklusonként pár percig húz nagy áramot. A töltő viszont órákon át, közel 100%-os terheléssel dolgozik, gyakran akkor, amikor senki nincs ébren a házban.
Ezért van az, hogy a hazai EV-töltős kivitelezéseknél a legtöbb valódi probléma nem a töltővel, hanem a mögötte lévő villamos hálózattal van: alulméretezett kábel, rossz típusú FI-relé, hiányzó túlfeszültség-védelem, bizonytalan földelés. A töltő maga jellemzően rendben van – a hozzá vezető út nem.
Ebben a cikkben végigmegyünk azon, hogy pontosan milyen védelmek kellenek egy EV-töltő mögé, miért nem elég a meglévő FI-relé a lakás elosztójában, hogyan méretezik a kábelt és a kismegszakítót, és mit kell átadáskor kézbe kapnod. A cél, hogy a végén ne csak azt tudd, mit kérj – hanem azt is, hogy miért.
Miért nem olyan az EV-töltő, mint bármelyik másik fogyasztó?
Három dolog különbözteti meg egy EV-töltő áramkörét egy hagyományos fogyasztói áramkörtől.
1. Tartós, közel névleges terhelés. A villamos méretezés szabályai eleve számolnak azzal, hogy egy áramkört ritkán terhelnek végig maximumon. Egy EV-töltőnél ez a feltételezés nem áll: ha 32 A-re állítod, akkor órákon át 32 A folyik. A kábel melegszik, a kötések melegszenek, a kismegszakító melegszik. Egy laza sorkapocs, ami egy porszívónál soha nem okozna gondot, itt hónapok alatt elszenesedik.
2. Az autó töltője egyenáramú hibaáramot okozhat. A járműbe épített fedélzeti töltő (on-board charger) teljesítményelektronika: egyenirányít, kapcsol, szűr. Meghibásodás esetén nem csak szabályos váltakozó áramú hibaáram jelenhet meg, hanem sima egyenáramú komponens is – ez pedig egy hagyományos FI-relét egyszerűen „megvakít”, vagyis működésképtelenné teszi. Erről bővebben lentebb.
3. Kültéri, hozzáférhető, fémházas berendezés. A töltő a legtöbb esetben kint van a falon vagy a beállóban, esőben, fagyban, és bárki hozzáér. Ez a földelést és az érintésvédelmet nem formalitássá, hanem a rendszer legfontosabb elemévé teszi.
Ez a három tényező együtt indokolja, hogy a töltő saját, dedikált áramkört kapjon: külön kismegszakítót, külön FI-relét, saját kábelt a főelosztótól. Nem azért, mert a szerelő túlbiztosít, hanem mert a töltő üzemmódja ezt megköveteli.

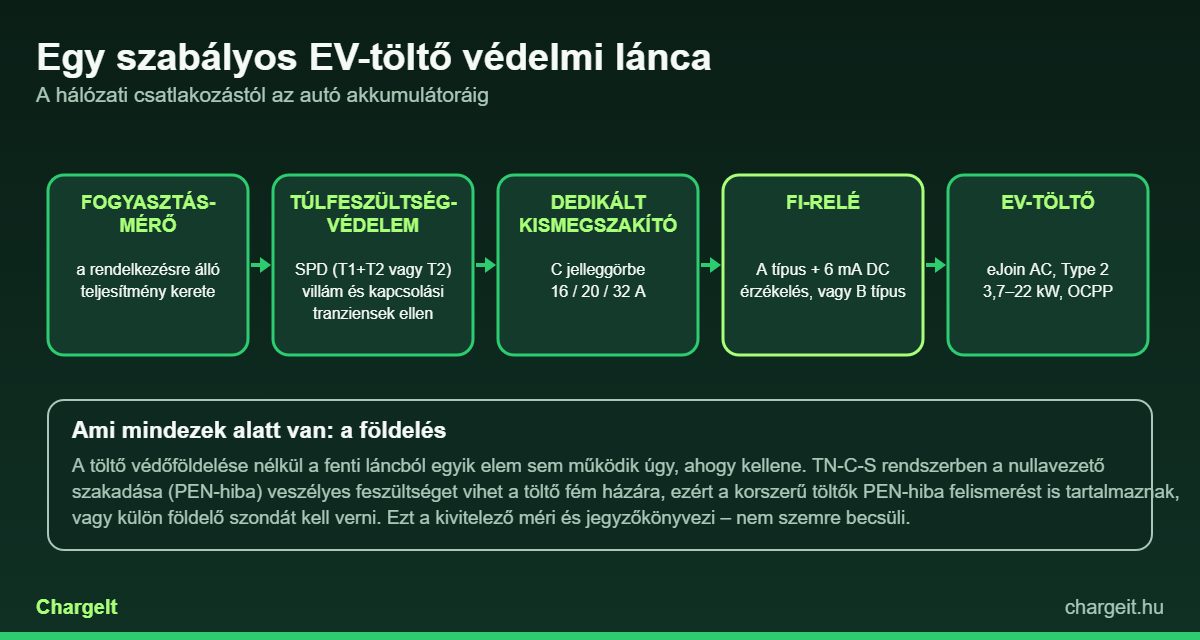

A védelmi lánc: mi van a hálózat és az autó között?
Ha egy szabályosan kiépített töltőt visszafelé követünk az autótól a fogyasztásmérőig, öt elemen megyünk keresztül. Mindegyiknek külön dolga van, és egyik sem helyettesíti a másikat.
1. A rendelkezésre álló teljesítmény
Mielőtt bármit szerelnénk, tudni kell, mennyi áram áll rendelkezésre. Egy tipikus családi ház 1×32 A vagy 3×16 A bekötéssel rendelkezik. Ha 3×16 A-ed van, és beteszel egy 11 kW-os (3×16 A) töltőt, akkor az elméletileg egymaga elviszi a teljes házi keretet – a főzőlap, a bojler és a hőszivattyú semmit nem kapna. Ilyenkor vagy kapacitást bővítesz a szolgáltatónál, vagy – jóval olcsóbban – dinamikus terheléselosztást (DLM) építesz be, ami valós időben visszaveszi a töltő áramát, ha a ház máshol terhel.
2. Túlfeszültség-védelem (SPD)
A töltő elektronikát tartalmaz: kommunikációs modult, mérőt, relékat, gyakran mobilnet- vagy Wi-Fi-kapcsolatot. A közeli villámcsapásból származó, illetve a hálózati kapcsolásokból eredő feszültséglökések ezt az elektronikát ölik meg elsőként. Egy T2-es (a kültéri, szabadvezetékes betáplálásnál T1+T2-es) túlfeszültség-levezető ára tized annyi, mint egy tönkrement töltő cseréje.
3. Dedikált kismegszakító
A töltő kapjon saját, C jelleggörbés kismegszakítót a névleges áramához méretezve. Ne osztozzon másik fogyasztóval: ha a töltő áramköre leold, azonnal tudni kell, hogy a töltő oldotta le.
4. FI-relé (áram-védőkapcsoló)
A személyi védelem eleme: 30 mA-es érzékenységgel kapcsol, ha az áram nem oda folyik vissza, ahonnan jött – például egy emberen keresztül a föld felé. A típusa viszont nem mindegy, erről szól a következő fejezet.
5. Maga a töltő
Egy minőségi okos fali töltő nem passzív végpont: méri az áramot, felismeri a hibákat, lekapcsol, naplóz. Az általunk forgalmazott eJoin készülékek beépített DC hibaáram-érzékeléssel, hőmérséklet-felügyelettel és OCPP-kommunikációval dolgoznak – ezek nem marketingfunkciók, hanem a védelmi lánc utolsó, aktív eleme.
FI-relé: miért nem elég a lakásban lévő?
Ez a leggyakoribb félreértés a hazai telepítéseknél. „Van FI-relé az elosztóban, akkor rendben vagyunk” – nem feltétlenül.

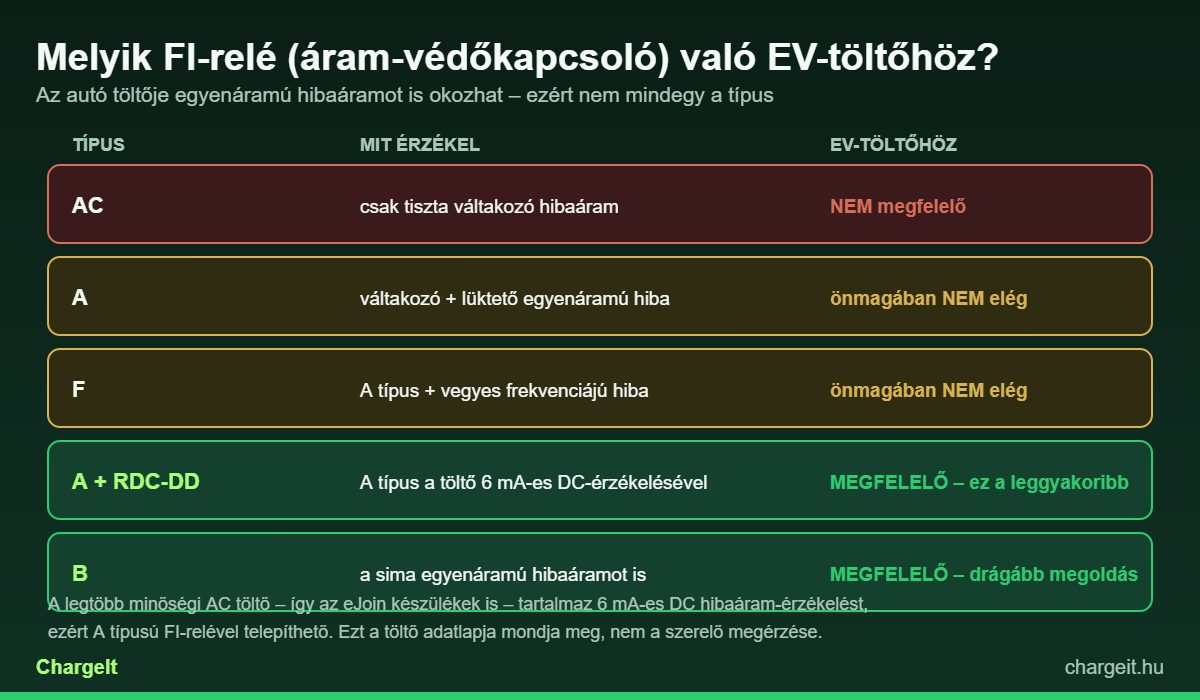

A FI-relék típusokra oszlanak aszerint, hogy milyen jellegű hibaáramot képesek felismerni. A régebbi, AC típus csak a tiszta szinuszos váltakozó hibaáramot érzékeli. Az A típus ehhez képest a lüktető egyenáramú komponenst is látja – ez a mai lakossági szabvány. Az F típus a frekvenciaváltós fogyasztók vegyes hibáira is felkészült.
A gond a sima (simított) egyenáramú hibaárammal van. Ha az autó fedélzeti töltőjében meghibásodik valami, elvileg megjelenhet olyan egyenáramú szivárgás, ami az A és F típusú relé vasmagját telítésbe viszi. Ilyenkor a FI-relé nemcsak azt a hibát nem érzékeli – hanem a következő, teljesen szabályos váltakozó áramú hibára sem old le. Vagyis nemcsak hatástalan lesz, hanem hamis biztonságérzetet is ad.
Erre két szabályos megoldás létezik:
- A típusú FI-relé + a töltőbe épített 6 mA-es DC hibaáram-érzékelés (RDC-DD). Ez a gyakoribb és költséghatékonyabb út: a töltő maga figyeli az egyenáramú szivárgást, és 6 mA felett lekapcsol. Ma a komolyabb gyártók készülékei – köztük az eJoin AC töltők – így épülnek.
- B típusú FI-relé. Ez a relé önmagában is érzékeli a sima egyenáramú hibaáramot. Drágább, nagyobb helyet foglal, és akkor jön szóba, ha a töltő adatlapja nem tartalmaz DC-érzékelést.
A gyakorlati szabály: nézd meg a töltő adatlapját. Ha ott szerepel a 6 mA DC érzékelés, A típusú FI-relé kell. Ha nem szerepel, B típus. Ez nem szerelői ízlés kérdése, hanem a készülék dokumentációjából olvasható ki.
És még valami, amit sokan kihagynak: a töltő FI-reléje legyen külön, ne ugyanaz, mint amelyik a konyhát vagy a fürdőszobát védi. Ha közösek, akkor egy hajszárító hibája éjjel lekapcsolja a töltést is – reggel meg üres az akkumulátor. Fordítva még rosszabb: egy autóhiba miatt sötétbe borul a fél lakás.
Kismegszakító és kábel: a méretezés, ami nem spórolható meg
A kábel keresztmetszete és a kismegszakító együtt dolgozik: a kismegszakító akkor véd, ha a kábel elbírja azt az áramot, amit a kismegszakító átenged. Ha a kábel vékonyabb, mint amit a kismegszakító megenged, a vezeték melegszik anélkül, hogy bármi lekapcsolna.

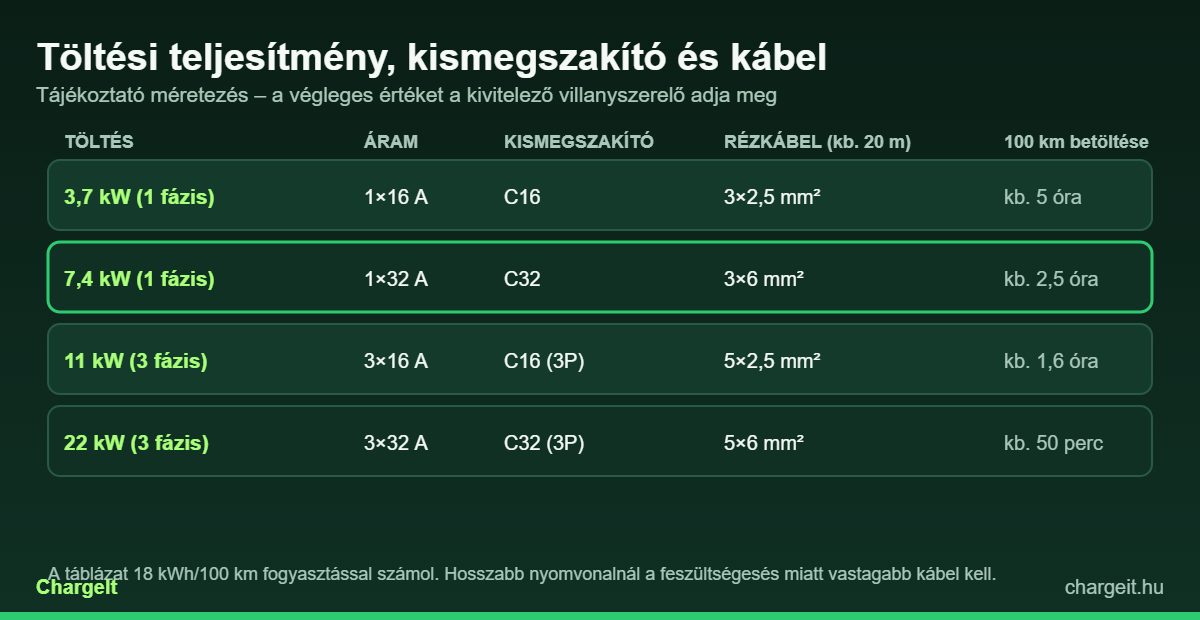

| Töltési teljesítmény | Áramerősség | Kismegszakító | Rézkábel (kb. 20 m) | 100 km betöltése |
|---|---|---|---|---|
| 3,7 kW (1 fázis) | 1×16 A | C16 | 3×2,5 mm² | kb. 5 óra |
| 7,4 kW (1 fázis) | 1×32 A | C32 | 3×6 mm² | kb. 2,5 óra |
| 11 kW (3 fázis) | 3×16 A | C16 (3P) | 5×2,5 mm² | kb. 1,6 óra |
| 22 kW (3 fázis) | 3×32 A | C32 (3P) | 5×6 mm² | kb. 50 perc |
A táblázat tájékoztató jellegű, 18 kWh/100 km fogyasztással és kb. 20 méteres nyomvonallal számol. A végleges keresztmetszetet mindig a kivitelező villanyszerelő határozza meg – a fektetés módja, a nyomvonal hossza és a környezeti hőmérséklet mind befolyásolja.
A hosszú nyomvonal csendes költsége
Egy tipikus vidéki családi háznál a főelosztó a ház egyik végében van, a beálló a másikban – nem ritka a 25–35 méteres kábelút. Ilyenkor a feszültségesés miatt egy fokozattal vastagabb kábel kell, különben a töltő a nyomvonal végén már nem kapja meg a névleges feszültséget, és lassabban vagy hibával tölt. Ez az a pont, ahol a felmérés megspórolása később kétszer annyiba kerül: a falba húzott, alulméretezett kábelt nem lehet utólag „megerősíteni”, csak kicserélni.
Miért C jelleggörbe?
A B jelleggörbés kismegszakító kis túláramnál is gyorsan old. A töltő bekapcsolásakor viszont fellép egy rövid bekapcsolási áramlökés, ami egy B karakterisztikájú megszakítót indokolatlanul leoldhat. A C jelleggörbe ezt a rövid tranzienst elviseli, tartós túlterhelésnél viszont ugyanúgy véd.
Földelés és PEN-hiba: a legkevésbé látványos, mégis a legfontosabb
Magyarországon a lakóépületek túlnyomó része TN-C-S rendszerű: a betáplálásnál a nullavezető és a védővezető közös (PEN), és az épületen belül válik szét. Ez rendben is van – amíg a PEN-vezető ép.
Ha a PEN-vezető megszakad (öreg légvezeték, korrodált kötés, közterületi hiba), a fogyasztók fémházán megjelenhet a hálózati feszültség. Egy fürdőszobai bojlernél ez ritkán érintenek meg. Egy kültéri, fémházas töltőnél, aminek a kábelét kézzel dugod be esőben, ez halálos kockázat.
Erre két megoldás van, és a jó kivitelezés valamelyiket alkalmazza:
- PEN-hiba felismerés a töltőben. A korszerű készülékek figyelik a feszültségviszonyokat, és PEN-hiba gyanúja esetén lekapcsolják a kimenetet. Ez a legelterjedtebb, telepítés szempontjából legegyszerűbb út.
- Helyi földelő szonda. Ha a töltő nem tud PEN-hibát felismerni, külön földelőt kell verni, és annak ellenállását mérni. Ez költségesebb és munkaigényesebb, de bizonyos telepítéseknél ez a járható út.
Bármelyik is legyen, a földelés állapotát mérni kell, nem megbecsülni. Egy jó szerelő hurokimpedanciát és földelési ellenállást mér, és az eredményt papíron adja át.
Ahol a védelem üzemeltetési kérdéssé válik: több töltő egy helyen
Céges telephelyen és társasházban a kép bonyolultabb. Ott nem egy töltő van, hanem öt, tíz vagy húsz, és a védelmi kérdés összeolvad a kapacitáskérdéssel.
Egy általunk felmért, tizennégy autóval dolgozó szolgáltató cég telephelyén az eredeti terv nyolc darab 11 kW-os töltő volt: papíron 88 kW. A meglévő betáplálás ennek a felét sem bírta volna, a bővítés pedig milliós nagyságrendű hálózatfejlesztést jelentett volna. A megoldás végül nem több réz volt, hanem okosabb vezérlés: terheléselosztással a nyolc töltő ugyanarról a meglévő betáplálásról üzemel, éjszaka 21:00 és 05:00 között elosztva. Reggelre mind a nyolc autó tele van, mert nyolc óra alatt még a lecsökkentett teljesítmény is bőven elég.
Ez biztonsági kérdés is: a terheléselosztás nem csupán kényelmi funkció, hanem az, ami megakadályozza, hogy a főbiztosíték rendszeresen leoldjon, vagy hogy a betáplálás tartósan a határán üzemeljen. Nagyobb rendszereknél a flottatöltő megoldásoknál és a DC gyorstöltőknél ez már tervezői feladat, nem szerelői rutin.
Társasházban ehhez jön a jogi és műszaki réteg: közös tulajdonú elosztóhálózat, almérés, elszámolás. Ezekről részletesen írtunk a társasházi EV-töltő telepítés cikkünkben.

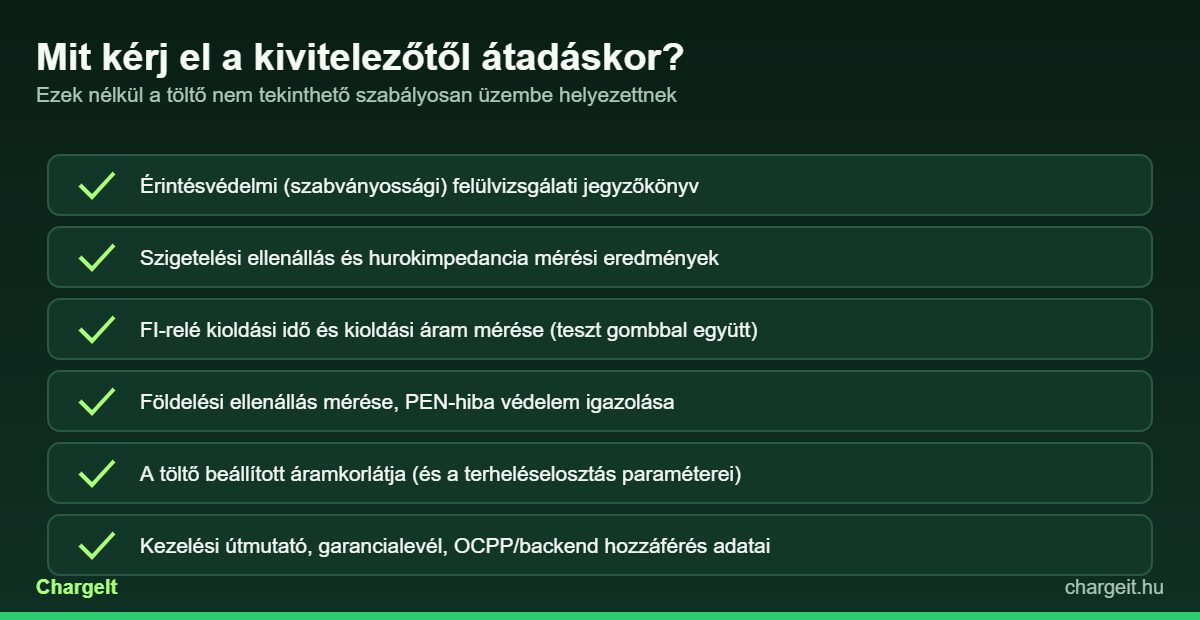

Mit kérj el a kivitelezőtől átadáskor?
Ez a rész éri a legtöbbet ebből a cikkből. A töltő akkor van szabályosan üzembe helyezve, ha mérési eredmények igazolják, hogy a védelmek működnek – nem akkor, ha világít rajta a zöld LED.
- Érintésvédelmi (szabványossági) felülvizsgálati jegyzőkönyv az új áramkörre. Ez a legfontosabb papír. Biztosítási káresemény esetén ezt fogják kérni.
- Szigetelési ellenállás mérése. Megmutatja, hogy a frissen behúzott kábel nem sérült-e a fektetés során.
- Hurokimpedancia mérése. Ebből derül ki, hogy zárlat esetén tényleg le fog-e oldani a kismegszakító – és milyen gyorsan.
- FI-relé kioldási áram és kioldási idő mérése. Nem a teszt gomb megnyomása: az csak azt mutatja, hogy a mechanika mozog. A műszeres mérés mutatja meg, hogy 30 mA-nél és az előírt időn belül old-e.
- Földelési ellenállás, illetve a PEN-hiba védelem igazolása.
- A beállított áramkorlát dokumentálása. Írásban, hogy hány amperre van állítva a töltő, és milyen terheléselosztási paraméterekkel.
- Kezelési útmutató, garancialevél, és ha van backend: az OCPP-hozzáférés adatai. Ez utóbbi céges telepítésnél kritikus – ha a kivitelező tartja magánál a hozzáférést, kiszolgáltatott helyzetbe kerülsz.
Ha valaki ezekből bármit „majd később” alapon intézne, az önmagában elég indok arra, hogy más ajánlatot is bekérj. A komplett kivitelezésnél nálunk ezek a dokumentumok az átadás részei, nem külön kérésre készülnek.
Hat hiba, amit a leggyakrabban látunk
- Konnektorról töltés „ideiglenesen”. A hordozható töltővel egy hagyományos dugaljból húzott 8–10 A órákon át olyan terhelés, amire a régi dugaljak nem készültek. Az „ideiglenes” megoldás jellemzően két évig marad ideiglenes. Ha mégis ez az út, olvasd el a hordozható töltőkről szóló útmutatónkat.
- Meglévő FI-relé alá kötött töltő. Rossz típus, közös áramkör, kölcsönös lekapcsolás – mindhárom probléma egyszerre.
- Alulméretezett kábel hosszú nyomvonalon. Papíron megfelel, a valóságban feszültségesés és melegedés.
- Túlfeszültség-védelem kihagyása. A legolcsóbb elem, amit a legdrágább kihagyni.
- 22 kW-os töltő 3×16 A-es bekötéshez. A töltő nem fog 22 kW-tal tölteni, viszont a beállítás hibás terhelést okozhat. A 1 fázis vagy 3 fázis kérdést érdemes a bekötés ismeretében eldönteni.
- Semmilyen dokumentáció. Ha nincs jegyzőkönyv, a biztosító számára a telepítés nem történt meg.
Mennyibe kerül ez a védelem?
A jó hír, hogy a szabályos védelmi lánc nem a beruházás nagy tétele. Egy tipikus lakossági telepítésnél nagyságrendileg így oszlik meg a költség:
| Tétel | Jellemző ársáv | Megjegyzés |
|---|---|---|
| A típusú FI-relé (30 mA) | 15 000 – 35 000 Ft | ha a töltő tud 6 mA DC érzékelést |
| B típusú FI-relé | 70 000 – 150 000 Ft | csak ha a töltő nem tud DC-érzékelést |
| Kismegszakító (C16–C32) | 3 000 – 15 000 Ft | 1 vagy 3 pólusú |
| Túlfeszültség-védelem (SPD) | 25 000 – 80 000 Ft | T2, illetve T1+T2 kivitel |
| Kábelezés, nyomvonal, szerelés | 80 000 – 400 000 Ft | hossz és bontás-igény szerint |
| Mérés, jegyzőkönyv, üzembe helyezés | 30 000 – 70 000 Ft | gyakran a kivitelezés része |
Vagyis a teljes védelmi rész jellemzően a beruházás 15–30%-a – és pont ez az a rész, amit utólag a legdrágább pótolni. Ha nagyságrendi képet szeretnél a teljes költségre, a töltő kalkulátorunk és az EV-töltő árak 2026 cikkünk segít.
Karbantartás: a védelem nem egyszeri esemény
A FI-relé mechanikus alkatrész, ami évekig nem mozdul. Ezért van rajta teszt gomb, és ezért érdemes félévente megnyomni: ha nem kapcsol le, cserélni kell. Ez az egyetlen karbantartási feladat, amit a tulajdonos maga is el tud végezni.
Ezen felül érdemes évente szemrevételezni a töltő kábelét és csatlakozóját (repedés, megégett érintkező, elszíneződés), és néhány évente szakemberrel átnézetni a kötéseket. A töltő élettartamáról és a reális karbantartási igényről külön írtunk az EV-töltő karbantartás és élettartam cikkünkben.
Összefoglalás
Az EV-töltő biztonsága nem a készüléken múlik, hanem azon a néhány elemen, ami mögötte van. Röviden, amit érdemes megjegyezni:
- A töltő saját, dedikált áramkört kapjon: külön kismegszakító, külön FI-relé, saját kábel.
- A FI-relé típusa a töltő adatlapjából következik: ha van benne 6 mA DC érzékelés, A típus elég; ha nincs, B típus kell.
- A kismegszakító legyen C jelleggörbés, a kábel pedig a hosszra méretezett – nem a legrövidebb elméleti nyomvonalra.
- A túlfeszültség-védelem a legolcsóbb elem, ami a legdrágább alkatrészt védi.
- A földelés és a PEN-hiba kezelése nem opcionális egy kültéri, fémházas berendezésnél.
- Átadáskor mérési jegyzőkönyv jár – enélkül a telepítés nem befejezett.
Bizonytalan vagy, hogy a te elosztód alkalmas-e?
Ingyenes helyszíni felmérésen megnézzük a rendelkezésre álló teljesítményt, az elosztó állapotát és a nyomvonalat – és megmondjuk, mi kell hozzá, mielőtt bármit vásárolnál.
+36 70 331 53 58
Komplett kivitelezés – felméréstől az üzembe helyezésig
Gyakran ismételt kérdések (GYIK)
Elég a lakásban lévő FI-relé az EV-töltőhöz?
Jellemzően nem. Egyrészt a régebbi elosztókban AC vagy A típusú relé van, ami önmagában nem kezeli a töltésnél előfordulható egyenáramú hibaáramot. Másrészt a töltő és a lakás egyéb áramkörei nem osztozhatnak egy relén, mert kölcsönösen lekapcsolják egymást. A töltő saját FI-relét kapjon.
Muszáj B típusú FI-relét venni?
Csak akkor, ha a töltő nem tartalmaz 6 mA-es egyenáramú hibaáram-érzékelést. A mai minőségi AC töltők – így az eJoin készülékek is – tartalmazzák, ezért ott A típusú FI-relével szabályos a telepítés. Ez több tízezer forint különbséget jelent, ezért érdemes a töltő adatlapját megnézni, mielőtt bárki B típust árazna be.
Miért nem elég a teszt gomb megnyomása a FI-relén?
A teszt gomb csak azt igazolja, hogy a mechanika mozog. Nem mondja meg, hogy a relé a szabvány szerinti hibaáramnál és a szabvány szerinti időn belül old-e. Ezt csak műszeres méréssel lehet ellenőrizni – ez az érintésvédelmi felülvizsgálat része.
Kell-e túlfeszültség-védelem, ha a ház már fel van szerelve villámhárítóval?
A villámhárító az épületszerkezetet védi a közvetlen becsapástól, a túlfeszültség-levezető a villamos hálózaton érkező feszültséglökéstől védi a készülékeket. A kettő nem helyettesíti egymást. Ha van villámhárító, jellemzően T1+T2 kombinált levezető az indokolt.
Meg lehet-e oldani, hogy a töltő ne dobja ki a főbiztosítékot?
Igen, terheléselosztással. Egy áramtranszformátor méri a ház vagy a telephely teljes fogyasztását, és a töltő valós időben visszaveszi az áramát, ha máshol nő a terhelés. Ez lényegesen olcsóbb, mint kapacitást bővíteni a szolgáltatónál. Részletesen a terheléselosztásról szóló cikkünkben írtunk róla.
Ki állíthat be és helyezhet üzembe EV-töltőt?
A villamos munkát csak megfelelő jogosultsággal rendelkező villanyszerelő végezheti, és az üzembe helyezéshez érintésvédelmi felülvizsgálat tartozik. A töltő beállítása (áramkorlát, terheléselosztás, hálózati kapcsolat) ezen felül eszközismeretet igényel – ezért érdemes olyan kivitelezőt választani, aki a konkrét készüléktípust ismeri.
Mennyi idő egy szabályos telepítés?
Egy tipikus családi házas telepítés a felméréstől az üzembe helyezésig jellemzően 1–3 hét, maga a kivitelezés pedig fél–egy nap, ha nem kell falat bontani. A folyamat lépéseit végigvesszük az EV-töltő telepítés lépései cikkünkben, a lakossági szolgáltatásunkról pedig a lakossági EV-töltő telepítés oldalon olvashatsz.
